Eine Hall-Effect-Tastatur erkennt Tastendrücke nicht über Metallkontakte, sondern über einen Magneten und einen Sensor. Dadurch weiß sie jederzeit, wie tief eine Taste gedrückt ist – und genau das ermöglicht Funktionen wie einen frei einstellbaren Auslösepunkt und Rapid Trigger. Hier erfährst du, wie Hall-Effect-Switches funktionieren, was Rapid Trigger wirklich bringt und worauf du bei der Kompatibilität achten musst.
So funktioniert eine Hall-Effect-Tastatur
Hall-Effect-Switches (kurz HE, oft auch „Magnetic Switches“) sehen von außen aus wie normale MX-Switches. Der Unterschied steckt im Inneren: Mittig im Stem sitzt ein kleiner Permanentmagnet. Der Switch selbst sitzt flach auf der Platine, ohne Metallpins und ohne Mittelzapfen, der durch die Platine reicht. Auf der Unterseite der Platine, direkt unter jedem Switch, sitzt ein Hall-Sensor. Er misst das Magnetfeld durch die Platine hindurch.
Drückst du die Taste, nähert sich der Magnet dem Sensor. Dabei ändert sich die Spannung am Sensor, und die Firmware der Tastatur rechnet daraus die genaue Position des Stems. Weil sich keine Kontakte berühren, gibt es auch kein Kontaktprellen – Wooting gibt für seine Tastaturen eine Entprellzeit von 0,03 ms an. Wooting und Gateron nennen außerdem eine Lebensdauer von 100 Millionen Anschlägen.
Die Stärke des Magneten wird in Gauss (Gs) angegeben: einmal in Ruhestellung („Initial Magnetic Flux“) und einmal am Anschlag („Bottom Magnetic Flux“). Beim Gateron Magnetic Jade sind das zum Beispiel 120 ± 15 Gs in Ruhe und 800 ± 80 Gs am Anschlag. Diese Werte sind wichtig, denn die Tastatur ist auf einen bestimmten Verlauf kalibriert – dazu gleich mehr bei der Kompatibilität.
Einstellbarer Auslösepunkt: für jede Taste einzeln
Bei einem klassischen mechanischen Switch ist der Auslösepunkt fest eingebaut, beim Cherry MX liegt er bei 2,0 mm. Eine Hall-Effect-Tastatur kennt dagegen die Position der Taste auf dem ganzen Weg. Deshalb legst du in der Software selbst fest, wo die Taste auslöst. Gateron nennt zum Beispiel einen Bereich von 0,1 bis 4,0 mm in Schritten von 0,1 mm.
Und das geht für jede Taste einzeln. Im Spiel kannst du die Bewegungstasten sehr früh auslösen lassen, damit du schneller reagierst, und andere Tasten tiefer setzen, damit du sie nicht aus Versehen drückst. Auch zum Tippen ist das praktisch – ein etwas tieferer Auslösepunkt verhindert Fehlauslösungen.
Rapid Trigger: was es ist und was es bringt
Rapid Trigger wurde von Wooting eingeführt und ist die Funktion, die Hall-Effect-Tastaturen fürs Gaming so interessant macht. Bei einem normalen Switch gibt es einen festen Auslöse- und Reset-Punkt: Die Taste muss erst über einen bestimmten Punkt zurück, bevor sie erneut auslösen kann. Mit Rapid Trigger fällt das weg. Die Taste löst aus, sobald sie sich nach unten bewegt, und setzt zurück, sobald sie sich auch nur minimal nach oben bewegt. So kannst du sie an jeder Stelle des Tastenwegs erneut auslösen, ohne sie ganz loszulassen.
Im Spiel bedeutet das: Du stoppst schneller und wechselst schneller die Richtung, zum Beispiel beim Counter-Strafing in Shootern. Laut Wooting funktioniert Rapid Trigger auf allen Tasten gleichzeitig. Mit normalen MX-Switches ist das physikalisch nicht möglich, denn ein Kontakt kennt nur „offen“ oder „geschlossen“ – aber nicht, wie weit die Taste gerade gedrückt ist.
Je nach Hersteller bringt die Firmware weitere Funktionen mit, etwa Snap Tap (SOCD-Handling) oder mehrere Aktionen pro Taste, je nachdem, wie tief du drückst („Dynamic Keystroke“). Das sind Funktionen der Tastatur, nicht des Switches – welche davon verfügbar sind, hängt also vom jeweiligen Board ab.
Analoge Eingabe: Tastenweg wie ein Joystick
Weil die Tastatur die Position stufenlos misst, kann sie den Tastenweg auch als analogen Wert weitergeben. Wooting beschreibt das als stufenlose Bewegungssteuerung in PC-Spielen, „wie mit einem Joystick“. Ob ein Spiel das unterstützt, hängt vom Spiel und von der Tastatur-Software ab.
Bauformen von Hall-Effect-Switches
Auch bei magnetischen Switches gibt es Unterschiede in Gefühl und Sound:
- Long Pole mit kurzem Weg: Der Gateron Magnetic Jade hat 3,5 mm Tastenweg und setzt am Pole auf. Das geschlossene Unterteil sorgt für einen knackigen, vollen Klang.
- Full Travel auf Schienen: Der Gateron KS-20 hat 4,1 mm Weg und setzt auf den Schienen auf. Durch das offene Unterteil klingt er dünner und leiser.
- Silent: Gedämpfte HE-Switches wie der Gateron Jade Silent sind oben und unten leiser.
- Rubber Dome: Beim AEBoards Raeds HE (auch als RGB-Version) sorgt ein Silikondom statt einer Feder für ein taktiles Tippgefühl und einen gedämpften Sound, der Magnet für die Erkennung. Das Tippgefühl ist deutlich anders als bei anderen HE-Switches. Die Raeds haben außerdem ein offenes Unterteil („Open Bottom“), also kein geschlossenes Bottom Housing.
- Taktil: Taktile HE-Switches sind selten – der Druckpunkt ist mechanisch, der Auslösepunkt bleibt einstellbar.
Einen Überblick über alle Switch-Typen findest du in unserem Ratgeber Tastatur-Switches: Unterschiede einfach erklärt. Alle magnetischen Switches aus unserem Sortiment findest du bei den Hall-Effect-Switches.
Kompatibilität: Hall-Effect-Switches nur auf HE-Platinen
Das ist der wichtigste Punkt vor dem Kauf. Hall-Effect-Switches haben dieselbe Grundform wie MX-Switches und lassen sich deshalb mechanisch in viele Tastaturen einsetzen. Funktionieren tun sie aber nur auf der richtigen Platine.
- HE-Switch auf MX-Platine: Eine normale MX-Platine hat keine Hall-Sensoren, und der HE-Switch hat keine Metallpins, die einen Kontakt schließen könnten. Er wird also nicht erkannt.
- MX-Switch auf HE-Platine: Funktioniert ebenfalls nicht, denn eine HE-Platine fragt keine Kontakte ab.
- HE-Switch auf HE-Platine: Funktioniert – aber nur, wenn Switch und Platine zusammenpassen.
Denn nicht jede HE-Platine versteht jeden HE-Switch. Die Firmware ist auf einen bestimmten Verlauf des Magnetfelds kalibriert. Weichen Magnetstärke, Magnetposition oder Tastenweg stark ab, liefert der Switch falsche Werte: im harmlosen Fall eine ungenaue Auslösung, im schlechten Fall gar keine. Händler wie Lumē Keebs warnen sogar, dass unpassende Switches je nach Board die Platine beschädigen können.
In der Praxis gibt es zwei Welten. Der Wooting-Standard wird von den Wooting-Tastaturen und vielen Custom-HE-Platinen genutzt, etwa von Geonworks, Neo, KBDfans oder Matrix Lab. Dazu passen Switches wie Wooting Lekker, Gateron Magnetic Jade und Jade Pro oder Gateron KS-20. Keychron-HE-Tastaturen wie die Q1 HE funktionieren dagegen nur mit den Gateron-Double-Rail-Magnetic-Switches, die Keychron selbst verkauft. Gateron Magnetic Jade und KS-20 schließt Keychron ausdrücklich aus. Umgekehrt gilt: Diese Double-Rail-Switches (auch „Dual Rail“ genannt) passen im Regelfall nur in wenige spezielle Tastaturen und sind nicht mit dem Wooting-Standard kompatibel, dem der Großteil der Tastaturen am Markt folgt – auch die Venom-PCBs. Nicht verwechseln mit der doppelten Schienenführung („Dual-Rail Structure“), die Gateron auch bei Wooting-kompatiblen Switches wie KS-20 oder Jade Pro bewirbt.
Unsere Hall-Effect-Switches sind alle für den Wooting-Standard ausgelegt, zum Beispiel der URStudio Ice Ultra V2 HE oder der AGS Radiant HE. In Keychron-HE-Tastaturen passen sie nicht.
Nach dem Switch-Wechsel kalibrieren: HE-Tastaturen haben in ihrer Software eine Kalibrierfunktion. Lass sie nach jedem Switch-Tausch laufen, damit die Werte in Ruhe und am Anschlag zum neuen Switch passen. Verschiedene Switches auf einer Platine funktionieren meist, solange alle aus demselben System stammen. Da HE-Switches nur mechanisch gehalten werden, sind praktisch alle HE-Tastaturen hot-swap-fähig – mehr dazu im Ratgeber Hot-Swap-Tastatur.
Plate mit festem Layout: Weil HE-Switches keine Pins oder Füße haben, die durch die Platine reichen, hält sie allein die Plate. Für den besten Sitz brauchen sie deshalb eine Fixed-Layout-Plate: Sie unterstützt genau ein Layout, zum Beispiel ISO mit einer festen Größe für Backspace und Leertaste, und hat für jeden Switch ein exaktes Loch ohne Spiel. Auf einer Plate mit Aussparungen für mehrere Layouts können einzelne Switches leicht verrutschen. Das ist kein großes Problem, manche empfinden es aber als störend.
TMR-Sensoren: magnetisch und mechanisch auf einer Platine
Neben Hall-Sensoren setzen einige wenige Tastaturen TMR-Sensoren ein (Tunnel-Magnetoresistenz), zum Beispiel die Akko 5075 V5 TMR oder die MonsGeek FUN60. Technisch messen sie ebenfalls den Magneten im Switch und bieten dieselben Funktionen wie HE-Platinen, also einstellbaren Auslösepunkt und Rapid Trigger. Auch die passenden Switches sind dieselben.
Der Unterschied ist die Lage des Sensors. Ein Hall-Sensor misst nur in einer Achse und muss deshalb direkt unter dem Magneten sitzen. Ein TMR-Sensor misst auch seitlich und kann versetzt sitzen. Damit ist unter dem Switch Platz für einen Hot-Swap-Sockel: TMR-Platinen nehmen meist sowohl Hall-Effect- als auch MX-Switches auf, manchmal nur auf bestimmten Tasten wie WASD. Pro Taste läuft dann entweder ein magnetischer Switch mit allen HE-Funktionen oder ein mechanischer Switch ohne sie.
Hall-Effect-Switch und klassischer Switch im Vergleich
| Merkmal | Klassischer MX-Switch | Hall-Effect-Switch |
|---|---|---|
| Erkennung | Metallkontakte | Magnet im Stem und Hall-Sensor unter der Platine |
| Auslösepunkt | fest, z. B. 2,0 mm | einstellbar, z. B. 0,1–4,0 mm, pro Taste |
| Rapid Trigger | nicht möglich | ja, je nach Tastatur |
| Analoge Eingabe | nein | ja, je nach Tastatur und Spiel |
| Platine | MX-Platine | HE-Platine mit passender Kalibrierung |
| Tippgefühl und Sound | meist angenehmer, mehr Klangprofile | funktional, weniger Vielfalt |
| Auswahl | sehr groß | deutlich kleiner |
| Typisch für | Tippen, Allround | Gaming, vor allem Shooter |
Neuer heißt nicht automatisch besser. Mit einem HE-Switch kannst du genauso tippen, wie du mit einem MX-Switch spielen kannst – am Ende ist es eine Frage der Vorliebe. Mechanische Switches haben im Regelfall das angenehmere Tippgefühl und das bessere Soundprofil, und es gibt deutlich mehr Auswahl. Viele Kunden bleiben deshalb bei mechanischen Switches, während HE-Switches vor allem beim Gaming eingesetzt werden. Beide haben ihre Vor- und Nachteile.
Für wen lohnt sich eine Hall-Effect-Tastatur?
- Du spielst kompetitiv, vor allem Shooter: Hier bringt dir eine Hall-Effect-Tastatur mit Rapid Trigger den größten Vorteil.
- Du tippst vor allem: Rapid Trigger bringt dir beim Schreiben nichts Besonderes. Ein klassischer mechanischer Switch fühlt sich meist angenehmer an, klingt besser, und du hast eine viel größere Auswahl.

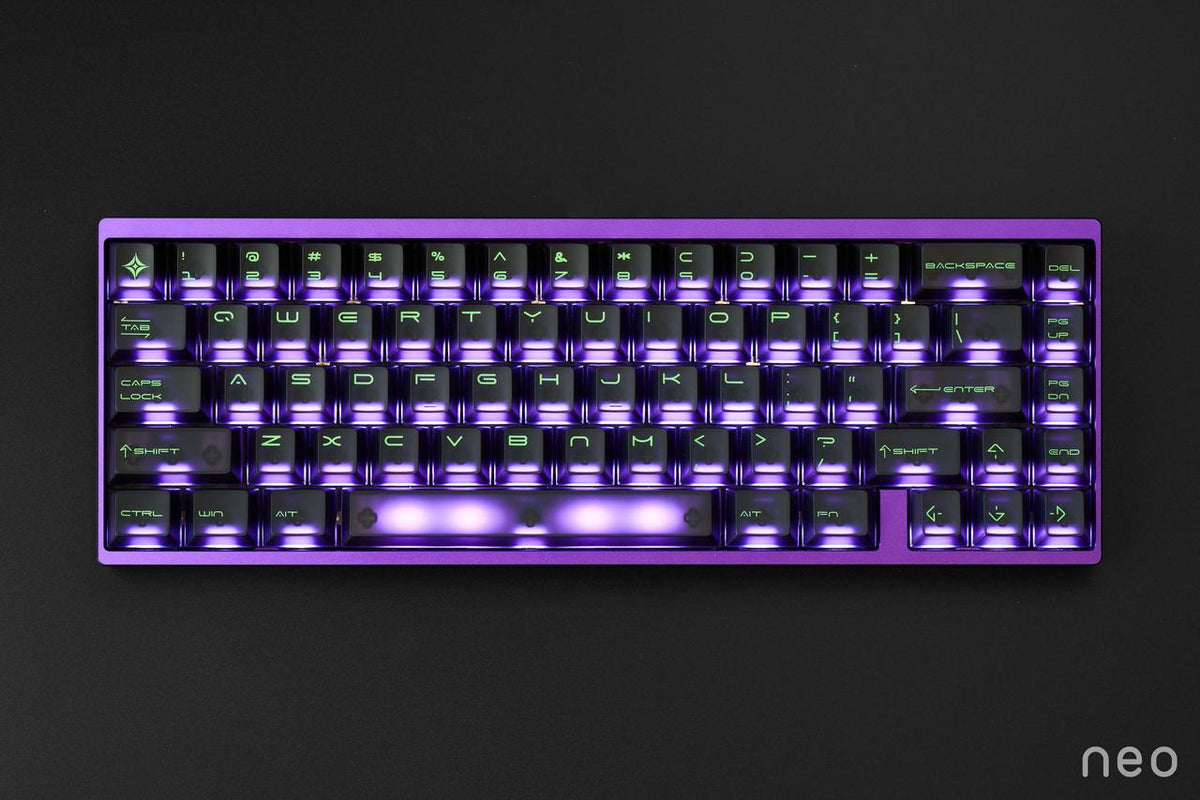

- Du hast schon eine MX-Hot-Swap-Tastatur: HE-Switches funktionieren darin nicht. Für Hall Effect brauchst du eine HE-Tastatur, zum Beispiel die Neo65 Sonic HE+.
- Du hast eine Keychron-HE-Tastatur: Nimm die Switches, die Keychron dafür freigibt.
Unsicher, welcher Magnet-Switch sich für dich am besten anfühlt? Mit dem MonacoKeys Hall Effect Switch Tester probierst du verschiedene HE-Switches direkt in deiner HE-Tastatur aus. Alle Boards findest du bei den Hall-Effect-Tastaturen, alles zusammen in der Kollektion Hall Effect.
Häufige Fragen zu Hall Effect und Rapid Trigger
Was ist Rapid Trigger bei einer Tastatur?
Rapid Trigger setzt die Taste zurück, sobald sie sich minimal nach oben bewegt, und löst wieder aus, sobald sie sich nach unten bewegt – ohne festen Reset-Punkt. Das funktioniert nur mit analogen Switches wie Hall-Effect-Switches.
Welche Hall-Effect-Switches passen in meine Wooting?
Switches nach dem Wooting-Standard, etwa Wooting Lekker, Gateron Magnetic Jade oder KS-20. Alle HE-Switches aus unserem Sortiment sind dafür ausgelegt. Nach dem Einbau in der Software kalibrieren.
Kann ich Hall-Effect-Switches luben?
Ja, Stem und Schienen schmierst du wie bei einem MX-Switch – den Magneten lässt du aus. Federn tauschst du nur gegen spezielle HE-Federn: Sie sind breiter und dürfen nicht magnetisch sein. Wie das Luben geht, zeigen wir in Switches luben.
