Bei einer Hot-Swap-Tastatur steckst du die Switches einfach in die Platine und ziehst sie bei Bedarf wieder heraus – ganz ohne Lötkolben. So probierst du neue Switches in wenigen Minuten aus, tauschst einen defekten Switch selbst oder baust dein Board nach und nach um. Hier erfährst du, wie ein Hot-Swap-Sockel funktioniert, welche Switches passen, worauf du beim Tauschen achten musst und wann eine gelötete Platine die bessere Wahl ist.
Hot-Swap oder gelötet: der Unterschied
Die Platine einer Tastatur heißt PCB (Printed Circuit Board). Sie trägt die Kontakte für alle Switches. Bei einem Solder-PCB werden die beiden Metallpins jedes Switches direkt mit der Platine verlötet. Das ist sehr robust, aber wer einen Switch tauschen will, muss ihn erst mit Lötkolben und Entlötpumpe auslöten.

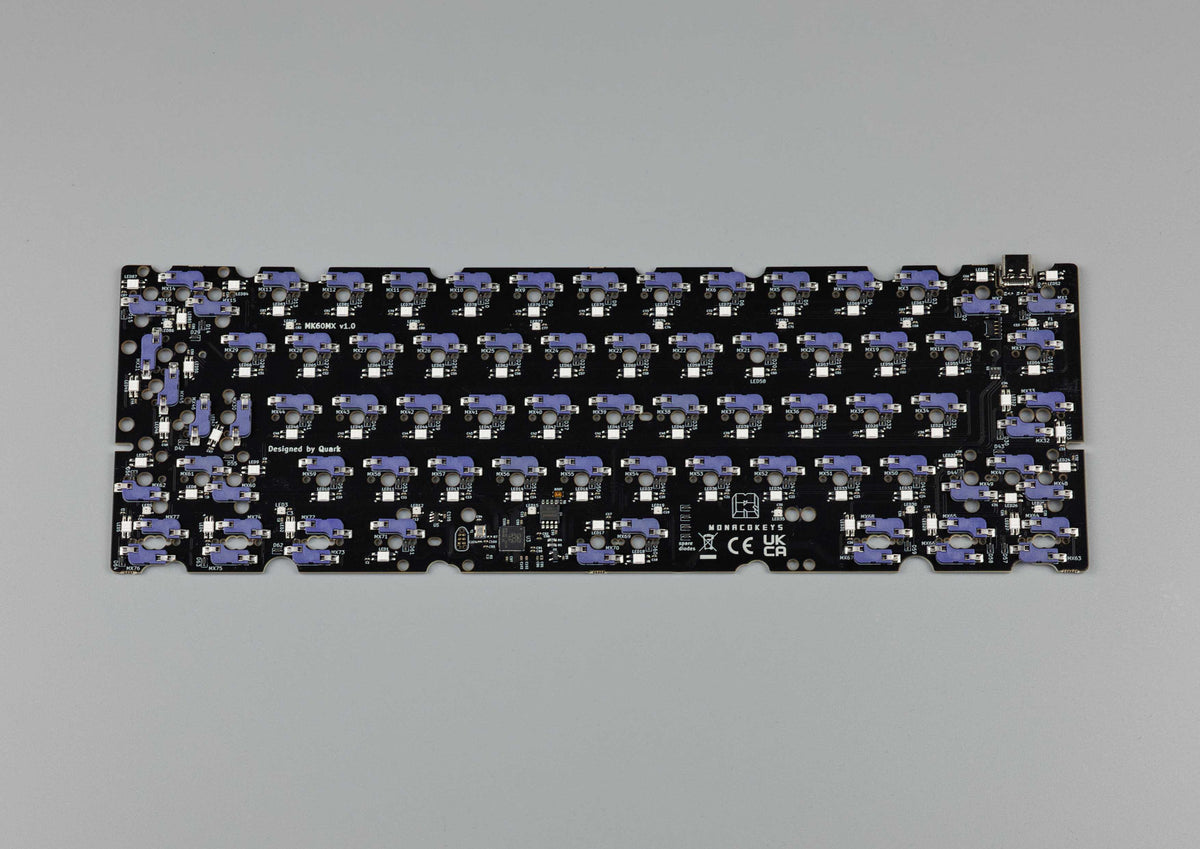

Ein Hot-Swap-PCB hat dagegen auf der Unterseite für jeden Switch einen kleinen Sockel. Die Pins des Switches stecken durch die Löcher der Platine in diesen Sockel – fertig. Zum Wechseln brauchst du nur einen Switch-Puller.
So funktioniert ein Hot-Swap-Sockel
Die meisten Hot-Swap-Tastaturen nutzen Sockel von Kailh oder baugleiche Sockel, etwa von Gateron oder Glorious. Sie werden als kleines SMD-Bauteil auf die Unterseite des PCBs gelötet und nehmen dort die beiden Metallpins des Switches auf. Der Mittelzapfen und eventuelle Kunststoffbeinchen sitzen nur in Löchern der Platine und haben keinen elektrischen Kontakt.
Wichtig zu wissen:
- Das PCB muss dafür entworfen sein. Kailh-Sockel lassen sich nicht auf eine normale Solder-Platine nachrüsten.
- Ohne Plate geht es nicht. Die Sockel halten den Switch nicht allein in Position – dafür sorgt die Plate, in die der Switch einrastet.
- Das Layout ist festgelegt. Switches passen nur dort hin, wo ein Sockel sitzt. Bei Solder-PCBs mit überlappenden Positionen wählst du dagegen beim Löten, ob du zum Beispiel ISO oder ANSI baust. Mehr dazu im Ratgeber Tastaturgrößen und Layouts.
- Nicht jeder Sockel ist gleich. Sockel von Outemu haben andere Maße und passen nur zu Switches mit entsprechenden Pins.
Solder-PCB nachträglich hot-swap-fähig machen
Eine gelötete Platine lässt sich nur mit einzelnen Hülsen-Sockeln umrüsten, zum Beispiel von Mill-Max oder unseren MK Solder Hot-Swap Switch Sockets. Pro Switch werden zwei Hülsen in die vorhandenen Lötlöcher gelötet. Das sind über 100 Lötstellen pro Board – also eine Aufgabe für alle, die sicher löten können. Bei Platinen für Kailh-Choc-Switches sind die Löcher dafür meist zu klein. Und je nach Sockel sitzt der Switch danach etwas höher: Mill-Max 0305 hebt ihn zum Beispiel um 0,64 mm an, was den Sitz in der Plate und den Klang verändert.
3-Pin oder 5-Pin: Welche Switches passen?
MX-Switches gibt es in zwei Varianten. 3-Pin-Switches (auch „Plate-Mount“) haben zwei Metallpins und den Mittelzapfen aus Kunststoff. 5-Pin-Switches („PCB-Mount“) haben zusätzlich zwei Kunststoffbeinchen, die den Switch in der Platine ausrichten und stabilisieren.
Fast alle aktuellen Hot-Swap-PCBs haben Löcher für alle fünf Pins. In unseren Produkttexten steht dann „5-Pin MX-kompatibel“. Dort passen beide Varianten. Hat ein PCB nur drei Löcher, knipst du die beiden Kunststoffbeinchen einfach ab, zum Beispiel mit einem Nagelknipser – die Metallpins bleiben dran. Andersherum geht es nicht: Einem 3-Pin-Switch kannst du keine Beinchen anbauen. Für Builds ohne Plate sind 5-Pin-Switches Pflicht, weil sonst nichts den Switch hält – das geht aber nur mit gelötetem PCB.
Eine Ausnahme sind magnetische Hall-Effect-Switches: Sie passen zwar mechanisch, brauchen aber eine Platine mit Hall-Sensoren. In einer normalen Hot-Swap-Tastatur werden sie nicht erkannt. Mehr dazu in unserem Ratgeber zu Hall Effect und Rapid Trigger. Welche Switch-Typen es sonst gibt, zeigen wir in Tastatur-Switches: Unterschiede der Switch-Typen.
Switches tauschen: Schritt für Schritt
- Keycap abziehen. Am besten mit einem Keycap-Puller mit großer Anlagefläche wie beim TX Keyboard Multi Tool, der nicht nur punktuell ansetzt. ABS und PBT sind weiche Materialien, fest sitzende Keycaps werden mit punktuell greifenden Pullern leicht beschädigt oder eingedrückt. Draht-Puller sind ebenfalls gut und hinterlassen keine Kratzer an den Seiten. Bei Tasten mit Stabilizer gerade nach oben ziehen, ohne zu verkanten.
- Switch ziehen. Der Switch-Puller greift die beiden Clips oben und unten am Gehäuse. Zieh den Switch damit senkrecht nach oben – nicht wackeln und nicht seitlich hebeln.
- Pins prüfen. Schau dir die Metallpins des neuen Switches an. Ist einer verbogen, richte ihn mit einer flachen Pinzette gerade.
- Switch einsetzen. Setz den Switch gerade auf und drück ihn senkrecht in die Plate, bis er einrastet. Stütz das PCB dabei mit dem Daumen von unten ab. Bei weichen Plates aus POM, FR4 oder Polycarbonat hilft eine Plate Fork, die die Plate von unten stützt.
- Testen. Keycap wieder drauf und prüfen, ob die Taste zuverlässig auslöst.
Welches Werkzeug brauchst du?
Für den Switch-Tausch reichen zwei Werkzeuge: ein Keycap-Puller und ein Switch-Puller. Beides liegt vielen Tastaturen bei. Ein Keycap-Puller mit großer Anlagefläche und ein Switch-Puller aus Metall wie der TX Switch Puller halten länger als die mitgelieferten Kunststoffteile. Metall-Puller können bei ungünstigem Winkel allerdings das Case berühren – das TX Keyboard Multi Tool 5-in-1 hat deshalb einen Schutzaufsatz für den Switch-Puller. Eine flache Pinzette zum Richten verbogener Pins ist ebenfalls praktisch. Einen Schraubendreher brauchst du nur, wenn du das Board öffnen willst.
Alles in einem Set bekommst du mit der Keyboard Tool Collection (Switch-Puller, Draht-Keycap-Puller, Pinzette, Switch-Opener, Pinsel und Stem-Halter). Weitere Werkzeuge findest du in unserer Kollektion Werkzeuge.
Typische Probleme und was du tun kannst
Hot-Swap-Sockel sind für das normale Tauschen von Switches ausgelegt. Kaputt gehen sie fast immer durch schiefes Einsetzen oder Hebeln – nicht durch Verschleiß.
- Taste reagiert nach dem Tausch nicht: Meist ist ein Pin verbogen. Switch herausziehen, Pin mit der Pinzette gerade richten, senkrecht wieder einsetzen. Ist ein Pin stark geknickt, nimm lieber einen anderen Switch.
- Lötpad abgerissen: Der Sockel sitzt nur auf zwei kleinen Lötflächen. Druck von oben ohne Gegenhalten oder seitliches Hebeln beim Herausziehen kann ein Pad lösen. Dann funktioniert die Taste erst wieder, wenn der Sockel neu verlötet wird. Funktioniert an der Stelle auch ein anderer Switch nicht, ist das ein Hinweis darauf.
- Sockel wackelt: Bewegt sich ein Sockel beim Tippen, kann er irgendwann das Pad abheben – oft ein Vorbote für einen Ausfall.
Besonders vorsichtig solltest du bei dünnen PCBs (1,2 mm) oder Platinen mit Flex-Cuts sein: Dort sitzen die Lötpads auf weniger Material und sind empfindlicher gegen Druck. Warum solche Platinen trotzdem beliebt sind, erklären wir im Ratgeber zu Gasket Mount und Tastatur-Sound.
Hot-Swap und Solder im Vergleich
| Hot-Swap | Gelötet (Solder) | |
|---|---|---|
| Befestigung | Switch steckt in Sockeln unter dem PCB | Pins direkt mit dem PCB verlötet |
| Switch-Wechsel | mit Switch-Puller in Minuten | Auslöten mit Lötkolben und Entlötpumpe |
| Layout | fest, nur wo Sockel sitzen | flexibler, Positionen können überlappen |
| Plate | nötig | optional, auch Half-Plate oder ohne Plate |
| Haltbarkeit | Pins können verbiegen, Lötpads abreißen | sehr robust |
| Ideal für | Einstieg, Switches ausprobieren | fertige Builds, Plateless-Builds |
Hot-Swap oder Solder: Was passt zu mir?
- Du steigst gerade ein oder bist dir bei den Switches noch unsicher: Hot-Swap. Du kannst jederzeit wechseln, ohne löten zu können. Mit dem MonacoKeys Switch Tester probierst du verschiedene Switches direkt in deiner Tastatur aus.
- Du willst Switches schmieren oder modden: Hot-Swap spart dir das Auslöten. Wie das Luben funktioniert, zeigt unser Ratgeber Switches luben.
- Dein Build ist fertig und soll so bleiben: Solder ist robuster und bietet mehr Layout-Optionen.
- Du willst ohne Plate bauen: Das geht nur gelötet und mit 5-Pin-Switches.
Hot-Swap-Boards findest du bei unseren mechanischen Tastaturen, einzelne Platinen unter Keyboard PCBs – etwa die MK65MX, unsere eigene 65-%-Platine mit Hot-Swap. Passende Switches gibt es in der Switch-Kollektion.
Häufige Fragen zu Hot-Swap-Tastaturen
Wie oft kann ich die Switches bei einer Hot-Swap-Tastatur tauschen?
Eine feste Zahl gibt es nicht. Die Sockel sind für normales Tauschen ausgelegt und gehen fast immer durch Hebeln oder schiefes Einsetzen kaputt, nicht durch Verschleiß. Zieh die Switches senkrecht heraus und stütz das PCB beim Einsetzen von unten ab.
Passen 5-Pin-Switches in eine Hot-Swap-Tastatur?
Ja, wenn das PCB Löcher für die Kunststoffbeinchen hat – das ist bei fast allen aktuellen Hot-Swap-Platinen so. Sonst knipst du die beiden Beinchen ab. Die Sockel nehmen ohnehin nur die Metallpins auf.
Kann ich eine gelötete Tastatur auf Hot-Swap umrüsten?
Nur mit einzelnen Hülsen-Sockeln wie Mill-Max oder den MK Solder Hot-Swap Switch Sockets, die in die Lötlöcher gelötet werden. Das sind zwei Sockel pro Switch und viel Lötarbeit. Kailh-Sockel lassen sich nicht nachrüsten.
Warum funktioniert eine Taste nach dem Switch-Tausch nicht?
Meist ist ein Pin verbogen und steckt nicht im Sockel. Zieh den Switch heraus, richte den Pin mit einer flachen Pinzette und setz den Switch senkrecht wieder ein. Bleibt die Taste auch mit einem anderen Switch stumm, kann der Sockel beschädigt sein – dann hilft dir unser Support weiter.
